Einrichten von Kubernetes mit Cilium und Cloudflare

11.06.2024 • Zuletzt aktualisiert: 01.10.2024 • 6 min Lesezeit • 1100 Wörter

Felix Schneider

trueberryless

Clemens Schlipfinger

Die Arbeit mit Docker-Containern kann schwierig sein. Es gibt jedoch Tools, die das Management von Containern verbessern, wie Kubernetes. Tatsächlich ist Kubernetes meines Wissens das einzige Tool, das als Management-Software für Docker-Container fungiert. Kubernetes ist in fast allen Cloud-Anbietern wie Google Cloud, Azure und AWS gut integriert. Dadurch hat es eine standardisierte yaml-Syntax, was für kleine Entwickler großartig ist, da sie mit geringem Aufwand zwischen The Big Three wechseln können.

tl;dr

Alles installieren und dann cert-manager anwenden. Ganz einfach.

curl -sfL https://get.k3s.io | sh -s - \
  --flannel-backend=none \
  --disable-kube-proxy \
  --disable servicelb \
  --disable-network-policy \
  --disable traefik \
  --cluster-init

curl https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash

helm repo add cilium https://helm.cilium.io/
helm repo update
helm install cilium cilium/cilium

CILIUM_CLI_VERSION=$(curl -s https://raw.githubusercontent.com/cilium/cilium-cli/main/stable.txt)
CLI_ARCH=amd64
curl -L --fail --remote-name-all https://github.com/cilium/cilium-cli/releases/download/${CILIUM_CLI_VERSION}/cilium-linux-${CLI_ARCH}.tar.gz
sudo tar xzvfC cilium-linux-${CLI_ARCH}.tar.gz /usr/local/bin
rm cilium-linux-${CLI_ARCH}.tar.gz

cilium install \
  --set k8sServiceHost=${API_SERVER_IP} \
  --set k8sServicePort=6443 \
  --set kubeProxyReplacement=true

cilium status --wait

helm install cert-manager jetstack/cert-manager --namespace cert-manager --create-namespace --set crds.enabled=true

cert-manager.yaml

# secret-cloudflare.yaml
apiVersion: v1
kind: Secret
metadata:
    name: cloudflare-api-key-secret
    namespace: cert-manager
type: Opaque
stringData:
    api-key: <Cloudflare API Token (not encrypted)>
---
# cert-issuer.yaml
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
    name: acme-issuer
    namespace: cert-manager
spec:
    acme:
        email: <Email for updates>
        server: https://acme-v02.api.letsencrypt.org/directory
        privateKeySecretRef:
            name: acme-issuer
        solvers:
            - dns01:
                  cloudflare:
                      email: <Cloudflare account Email>
                      apiTokenSecretRef:
                          name: cloudflare-api-token-secret
                          key: api-token

k3s installieren

Wie Hagen in seinem Artikel erklärt, möchten wir k3s ohne Konfigurationen und mit deaktivierten Komponenten installieren. Er beschreibt im Detail, welche Komponenten nicht installiert werden.

curl -sfL https://get.k3s.io | sh -s - \
  --flannel-backend=none \
  --disable-kube-proxy \
  --disable servicelb \
  --disable-network-policy \
  --disable traefik \
  --cluster-init

Nach der Installation sollten einige Pods laufen (3). Nicht schockiert sein, wenn die Pods im Status ContainerCreating oder Pending sind. Das liegt daran, dass die Pods nicht miteinander kommunizieren können, da wir das CNI deaktiviert haben (--flannel-backend=none). Später werden wir Cilium installieren, welches das Flannel-CNI ersetzen wird.

kubectl get pods -A

Helm installieren

Helm ist der Paketmanager für Kubernetes. Sie können es entweder direkt installieren (siehe die Helm-Dokumentation) oder Teile von Helm verwenden, die mit Cilium ausgeliefert werden. Wir haben uns entschieden, Helm direkt zu installieren, was mit folgendem Befehl problemlos möglich ist:

curl https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash

Cilium installieren

Cilium ist eine Netzwerk- und Sicherheitssoftware für Kubernetes. Cilium ist sehr schnell, skalierbar und sicher, da es auf eBPF basiert — einer revolutionären Technologie, die sandboxed Programme im Linux-Kernel ausführen kann, ohne den Kernel neu zu kompilieren oder Kernelmodule zu laden.

Wir könnten Cilium mit Helm wie hier gezeigt installieren:

helm repo add cilium https://helm.cilium.io/
helm repo update
helm install cilium cilium/cilium

Wir wollten es jedoch mit deren CLI installieren, und so funktioniert das. Zuerst installieren Sie die Cilium-CLI, indem Sie diesen Code-Schnipsel ausführen:

CILIUM_CLI_VERSION=$(curl -s https://raw.githubusercontent.com/cilium/cilium-cli/main/stable.txt)
CLI_ARCH=amd64
curl -L --fail --remote-name-all https://github.com/cilium/cilium-cli/releases/download/${CILIUM_CLI_VERSION}/cilium-linux-${CLI_ARCH}.tar.gz
sudo tar xzvfC cilium-linux-${CLI_ARCH}.tar.gz /usr/local/bin
rm cilium-linux-${CLI_ARCH}.tar.gz

Anschließend können Sie Cilium mit Ihrer Server-IP-Adresse installieren:

cilium install \
  --set k8sServiceHost=${API_SERVER_IP} \
  --set k8sServicePort=6443 \
  --set kubeProxyReplacement=true

Jetzt warten wir, bis Cilium meldet, dass alles OK oder disabled ist:

cilium status --wait

Nach einer Weile sollten alle Pods im Status Running sein.

kubectl get pods -A

Zu guter Letzt können Sie einige Ressourcen für Cilium anwenden:

announce.yaml

apiVersion: cilium.io/v2alpha1
kind: CiliumL2AnnouncementPolicy
metadata:
    name: default-l2-announcement-policy
    namespace: kube-system
spec:
    externalIPs: true
    loadBalancerIPs: true

ip-pool.yaml

apiVersion: "cilium.io/v2alpha1"
kind: CiliumLoadBalancerIPPool
metadata:
    name: "first-pool"
spec:
    blocks:
        - start: "192.168.0.240"
          stop: "192.168.0.249"

Außerdem sollten Sie die Cilium-Konfiguration aktualisieren. Um dies mit den richtigen Werten zu tun, erstellen Sie zunächst diese Datei im Root-Verzeichnis, in dem Sie das k3s-Cluster verwalten möchten. Später können Sie auch einige hubble- und prometheus-bezogene Eigenschaften hinzufügen, wenn Sie Grafana oder Ähnliches verwenden möchten (öffnen Sie die ausgeblendeten Zeilen, wenn Sie unsere Konfiguration ebenfalls verwenden möchten).

cilium-config.yaml

k8sServiceHost: 127.0.0.1
k8sServicePort: 6443

kubeProxyReplacement: true
l2announcements:
    enabled: true

externalIPs:
    enabled: true

k8sClientRateLimit:
    qps: 50
    burst: 200

operator:
    replicas: 1
    rollOutPods: true
    prometheus:
        enabled: true

rollOutCiliumPods: true

ingressController:
    enabled: true
    default: true
    loadbalancerMode: shared
    service:
        annotations:
            io.cilium/lb-ipam-ips: 192.168.0.240

hubble:
    relay:
        enabled: true
    ui:
        enabled: true
    metrics:
        serviceMonitor:
            enabled: true
        enableOpenMetrics: true
        enabled:
            - dns
            - drop
            - tcp
            - icmp
            - port-distribution
            - "flow:sourceContext=workload-name|reserved-identity;destinationContext=workload-name|reserved-identity"
            - "kafka:labelsContext=source_namespace,source_workload,destination_namespace,destination_workload,traffic_direction;sourceContext=workload-name|reserved-identity;destinationContext=workload-name|reserved-identity"
            - "httpV2:exemplars=true;labelsContext=source_ip,source_namespace,source_workload,destination_ip,destination_namespace,destination_workload,traffic_direction;sourceContext=workload-name|reserved-identity;destinationContext=workload-name|reserved-identity"
        dashboards:
            enabled: true
            namespace: monitoring
            annotations:
                grafana_folder: "Hubble"

prometheus:
    enabled: true
    serviceMonitor:
        enabled: true

Führen Sie diesen Befehl aus, um ein Upgrade durchzuführen:

cilium upgrade -f cilium-config.yaml

Zertifikatsmanager mit Cloudflare einrichten

Um in der Lage zu sein, Zertifikate für jede Subdomain zu erstellen, ist es wichtig, einen Zertifikatsaussteller anzuwenden, der Zertifikatsanfragen bearbeitet und sie bei einem Anbieter einlöst. Wir haben Cloudflare als unseren Aussteller gewählt, und hier ist die Konfiguration, die Sie auf Ihr Kubernetes-Cluster anwenden müssen. Weitere Informationen finden Sie in der cert-manager-Dokumentation.

Zuerst müssen wir den cert-manager installieren, indem wir den folgenden Befehl ausführen:

helm install cert-manager jetstack/cert-manager --namespace cert-manager --create-namespace --set crds.enabled=true

cert-issuer.yaml

apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
    name: acme-issuer
    namespace: cert-manager
spec:
    acme:
        email: <Email for updates>
        server: https://acme-v02.api.letsencrypt.org/directory
        privateKeySecretRef:
            name: acme-issuer
        solvers:
            - dns01:
                  cloudflare:
                      email: <Cloudflare account Email>
                      apiTokenSecretRef:
                          name: cloudflare-api-token-secret
                          key: api-token

Sie können eine Datei auf den Kubernetes-Cluster anwenden, indem Sie diesen k8s- (oder k3s-) Befehl ausführen:

kubectl apply -f cluster-issuer.yaml

Wenn Sie die Ressource im Kubernetes-Cluster löschen möchten, ist der Befehl ziemlich einfach:

kubectl delete -f cluster-issuer.yaml

Wie Sie oben vielleicht bemerkt haben, benötigen wir auch ein Geheimnis für das API-Token, das die Authentifizierung durchführt, dass dieser Issuer berechtigt ist, Zertifikate anzufordern. Daher erstellen wir ein Geheimnis mit einem unverschlüsselten API Token von Cloudflare.

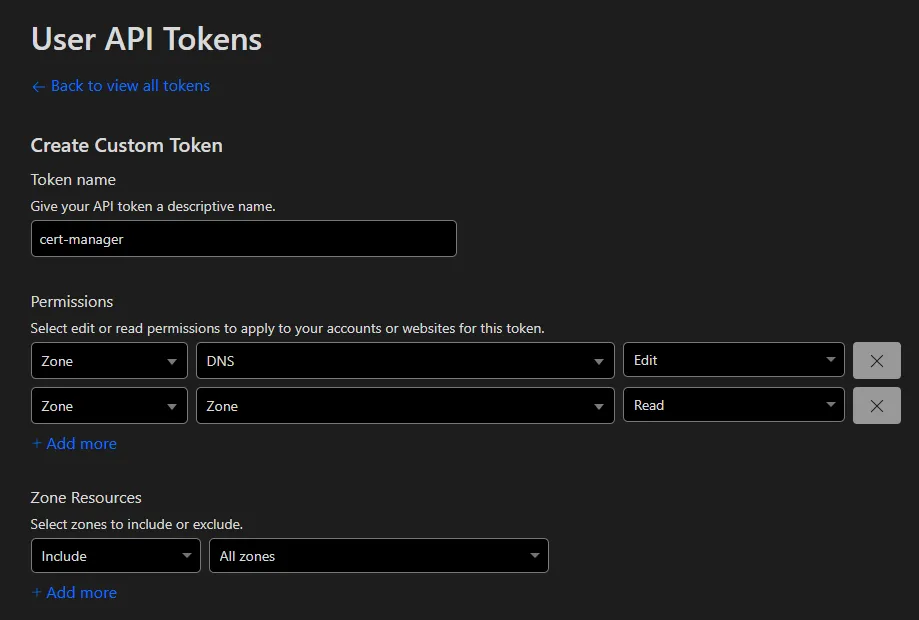

Heutzutage erstellen wir ein Token, indem wir zu Ihrem Cloudflare-Dashboard gehen, dann auf Ihr Profil klicken und die Registerkarte API Tokens auswählen. Hier können Sie ein spezifisches Token für Ihren Issuer generieren oder den globalen API-Schlüssel (nicht mehr empfohlen) verwenden. Die empfohlene Lösung ist, ein API-Token mit zwei Berechtigungen (benutzerdefiniertes Token) zu erstellen:

• Zone - DNS - Bearbeiten
• Zone - Zone - Lesen

Eine detailliertere Beschreibung der Tokens finden Sie in den Cloudflare-Dokumenten.

Nachdem Sie dieses Geheimnis auf Kubernetes angewendet haben, sollte der Issuer bereit sein, unangenehme Fälle zu lösen!

secret-cloudflare.yaml

apiVersion: v1
kind: Secret
metadata:
    name: cloudflare-api-key-secret
    namespace: cert-manager
type: Opaque
stringData:
    api-key: <Cloudflare API Token (not encrypted)>

Sie können diesen Issuer jetzt verwenden, indem Sie diese Datei anwenden, die hoffentlich ein Zertifikat erstellt:

mutanuq-certificat.yaml

apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
    name: mutanuq
    namespace: mutanuq
spec:
    secretName: mutanuq
    issuerRef:
        name: acme-issuer
        kind: ClusterIssuer
    dnsNames:
        - "mutanuq.trueberryless.org"

Normalerweise dauert es etwa 90 Sekunden, um die Anfrage nach dem Anwenden zu authentifizieren. Sie können den aktuellen Status der Anfrage überprüfen, indem Sie diesen Kubernetes-Befehl ausführen. Wenn es länger als 2 Minuten dauert, können möglicherweise einige Tipps unter #Fehlerbehebung hilfreich sein.

kubectl describe certificaterequests.cert-manager.io -n mutanuq

Tipp

Die Option -n steht für Namespace.

Beispielanwendung mutanuq

Dann können Sie dieses Zertifikat in Ihrem Ingress-Controller verwenden:

mutanuq.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
    name: mutanuq
    namespace: mutanuq
    labels:
        app: mutanuq
    annotations:
        keel.sh/policy: all
        keel.sh/trigger: poll
        keel.sh/pollSchedule: "@every 10s"
        keel.sh/releaseNotes: "https://github.com/trueberryless-org/mutanuq/releases"
spec:
    replicas: 3
    selector:
        matchLabels:
            app: mutanuq
    template:
        metadata:
            labels:
                app: mutanuq
        spec:
            containers:
                - name: mutanuq
                  image: trueberryless/mutanuq
                  imagePullPolicy: Always
---
apiVersion: v1
kind: Service
metadata:
    name: mutanuq
    namespace: mutanuq
    annotations:
        cert-manager.io/issuer: acme-issuer
spec:
    selector:
        app: mutanuq
    ports:
        - name: http
          port: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
    name: mutanuq
    namespace: mutanuq
spec:
    rules:
        - host: mutanuq.trueberryless.org
          http:
              paths:
                  - path: /
                    pathType: Prefix
                    backend:
                        service:
                            name: mutanuq
                            port:
                                number: 80

    tls:
        - hosts:
              - mutanuq.trueberryless.org
          secretName: mutanuq

Einrichtung von Keel

Wir wollten schon immer eine saubere Continuous Integration (CI) und Continuous Delivery (CD) Lösung für unsere Websites. Das bedeutet, dass eine spezifische Commit-Nachricht einen automatisierten Prozess über GitHub, Docker Hub und unseren Server auslösen sollte, der am Ende die entsprechende Website nach etwa zwei Minuten aktualisiert.

Keel ist ein robustes Software-Tool, das diese Funktion für Kubernetes ermöglicht. Wir haben Keel verwendet, um neue Docker-Images von Docker Hub durch regelmäßige Abfragen zu holen. Außerdem bietet Keel ein schönes Dashboard, auf dem Sie die Abfragen steuern können.

Um Keel mit dem Administrations-Dashboard einzurichten, haben wir folgende Dateien erstellt:

• secret-dashboard.yaml für den Admin-Benutzernamen und das Passwort (nicht jeder sollte auf das Dashboard zugreifen können)
• keel.yaml für die eigentlichen k3s-Konfigurationen (kopiert und angepasst von KeelHQ)

secret-dashboard.yaml

apiVersion: v1
kind: Secret
metadata:
    name: keel-dashboard-secrets
    namespace: keel
type: Opaque
stringData:
    username: <username>
    password: <password>

keel.yaml

---
apiVersion: v1
kind: Namespace
metadata:
    name: keel

---
apiVersion: v1
kind: ServiceAccount
metadata:
    name: keel
    namespace: keel
    labels:
        app: keel

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
    name: keel
rules:
    - apiGroups:
          - ""
      resources:
          - namespaces
      verbs:
          - watch
          - list
    - apiGroups:
          - ""
      resources:
          - secrets
      verbs:
          - get
          - watch
          - list
    - apiGroups:
          - ""
          - extensions
          - apps
          - batch
      resources:
          - pods
          - replicasets
          - replicationcontrollers
          - statefulsets
          - deployments
          - daemonsets
          - jobs
          - cronjobs
      verbs:
          - get
          - delete # required to delete pods during force upgrade of the same tag
          - watch
          - list
          - update
    - apiGroups:
          - ""
      resources:
          - configmaps
          - pods/portforward
      verbs:
          - get
          - create
          - update

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
    name: keel
roleRef:
    apiGroup: rbac.authorization.k8s.io
    kind: ClusterRole
    name: keel
subjects:
    - kind: ServiceAccount
      name: keel
      namespace: keel

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
    name: keel
    namespace: keel
spec:
    rules:
        - host: keel.trueberryless.org
          http:
              paths:
                  - path: /
                    pathType: Prefix
                    backend:
                        service:
                            name: keel
                            port:
                                number: 9300

    tls:
        - hosts:
              - keel.trueberryless.org
          secretName: keel

---
apiVersion: v1
kind: Service
metadata:
    name: keel
    namespace: keel
    labels:
        app: keel
spec:
    type: LoadBalancer
    ports:
        - port: 9300
          targetPort: 9300
          protocol: TCP
          name: keel
    selector:
        app: keel
    sessionAffinity: None

---
apiVersion: apps/v1
kind: Deployment
metadata:
    name: keel
    namespace: keel
    labels:
        app: keel
spec:
    replicas: 1
    selector:
        matchLabels:
            app: keel
    template:
        metadata:
            labels:
                app: keel
        spec:
            serviceAccountName: keel
            containers:
                - name: keel
                  # Note that we use appVersion to get images tag.
                  image: "keelhq/keel:latest"
                  imagePullPolicy: Always
                  command: ["/bin/keel"]
                  env:
                      - name: NAMESPACE
                        valueFrom:
                            fieldRef:
                                fieldPath: metadata.namespace
                      # Basic auth (to enable UI/API)
                      - name: BASIC_AUTH_USER
                        valueFrom:
                            secretKeyRef:
                                name: keel-dashboard-secrets
                                key: username
                      - name: BASIC_AUTH_PASSWORD
                        valueFrom:
                            secretKeyRef:
                                name: keel-dashboard-secrets
                                key: password
                  ports:
                      - containerPort: 9300
                  livenessProbe:
                      httpGet:
                          path: /healthz
                          port: 9300
                      initialDelaySeconds: 30
                      timeoutSeconds: 10
                  resources:
                      limits:
                          cpu: 100m
                          memory: 128Mi
                      requests:
                          cpu: 50m
                          memory: 64Mi

---
# Source: keel/templates/pod-disruption-budget.yaml

apiVersion: policy/v1
kind: PodDisruptionBudget
metadata:
    name: keel
    namespace: keel
spec:
    maxUnavailable: 1
    selector:
        matchLabels:
            app: keel

Nachdem beide Dateien angewendet und das zusätzliche Zertifikat für keel.trueberryless.org verwaltet wurden, funktioniert das Keel-Dashboard perfekt. Darüber hinaus kann jedes Kubernetes-Deployment für automatisiertes Docker-Hub-Polling durch Setzen einiger Annotationen aktiviert werden:

apiVersion: apps/v1
kind: Deployment
metadata:
    name: mutanuq
    namespace: mutanuq
    labels:
        app: mutanuq
    annotations:
        keel.sh/policy: all
        keel.sh/trigger: poll
        keel.sh/pollSchedule: "@every 1m"
        keel.sh/releaseNotes: "https://github.com/trueberryless-org/mutanuq/releases"
spec:
    replicas: 1
    selector:
        matchLabels:
            app: mutanuq
    template:
        metadata:
            labels:
                app: mutanuq
        spec:
            containers:
                - name: mutanuq
                  image: trueberryless/mutanuq
                  imagePullPolicy: Always
---
apiVersion: v1
kind: Service
metadata:
    name: mutanuq
    namespace: mutanuq
    annotations:
        cert-manager.io/issuer: acme-issuer
spec:
    selector:
        app: mutanuq
    ports:
        - name: http
          port: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
    name: mutanuq
    namespace: mutanuq
spec:
    rules:
        - host: mutanuq.trueberryless.org
          http:
              paths:
                  - path: /
                    pathType: Prefix
                    backend:
                        service:
                            name: mutanuq
                            port:
                                number: 80

    tls:
        - hosts:
              - mutanuq.trueberryless.org
          secretName: mutanuq

Feiern Sie mit einem Kaffee!

Herzlichen Glückwunsch, Sie haben erfolgreich Kubernetes mit Cilium und Cloudflare eingerichtet! Sie haben sich eine Kaffeepause verdient. Genießen Sie eine wohlverdiente Tasse, und wenn Sie mit mir virtuell einen Kaffee teilen möchten, können Sie meine Arbeit gerne auf Ko-fi unterstützen. Vielen Dank!

Fehlerbehebung

Cilium-Ingress hat keine External-IP

Stellen Sie sicher, dass der ip-pool die in der Datei config.yaml angegebenen Adressen enthält.

ip-pool.yaml

apiVersion: "cilium.io/v2alpha1"
kind: CiliumLoadBalancerIPPool
metadata:
    name: "first-pool"
spec:
    blocks:
        - start: "192.168.0.240" # 240 included for ingress
          stop: "192.168.0.249"

cilium-config.yaml

ingressController:
    enabled: true
    default: true
    loadbalancerMode: shared
    service:
        annotations:
            io.cilium/lb-ipam-ips: 192.168.0.240 # this must be within range

Hinweis

In einigen Fällen nehmen andere Ingress-Controller die annotierte Adresse, bevor der Cilium IC darauf zugreifen kann, sodass sie weiterhin ausstehend ist…

Wenn Sie nicht lokal, sondern auf einer der Big Three bereitstellen, schauen Sie bitte in andere Dokumentationen nach, warum die External IP weiterhin ausstehend ist. Es liegt meistens in deren Verantwortung, Ihnen eine Adresse bereitzustellen.

Keine Cloudflare-Zertifikatsgenehmigung

Es kann Probleme geben, wenn das Zertifikat von Cloudflare nicht genehmigt wird.

Falsches API-Token

Stellen Sie zunächst sicher, dass das Cloudflare API-Token korrekt ist. Erstellen Sie zur hundertprozentigen Sicherheit ein neues und fügen Sie es (nicht Base64-codiert) in diese Datei ein:

apiVersion: v1
kind: Secret
metadata:
    name: cloudflare-api-key-secret
    namespace: cert-manager
type: Opaque
stringData:
    api-key: <Cloudflare API Token (not encrypted)>

Maximale Authentifizierungsfehler erreicht

Wir sind einmal auf den Fehler Error: 9109: Max auth failures reached, please check your Authorization header. gestoßen. Warten Sie einfach ein paar Stunden, löschen Sie die Ressource und wenden Sie sie erneut an:

kubectl delete -f certificate.yaml
kubectl apply -f certificate.yaml

Hoffentlich können Sie jetzt loslegen!

Stichwörter:

• Deployment Series
• Education

Entwicklung einer Kafka-basierten Pipeline und eines interaktiven Graphen zur Erkennung von Energieanomalien

Entwerfen eines Ansatzes für Zeiterfassung ohne Konto und ohne Datenbank
